Cánh quạtđồng hồ nước, còn gọi là đồng hồ nước Woltmann, là loại đồng hồ nước loại vận tốc thích hợp sử dụng cho đường ống có đường kính lớn (DN80-DN200). Chúng có khả năng lưu lượng cao và tổn thất áp suất thấp. Vậy đồng hồ nước cánh quạt hoạt động như thế nào? Các loại khác nhau của họ là gì?
Giống như đồng hồ nước cánh gạt quay (DN15-DN65), đồng hồ nước cánh quạt cũng là một loại đồng hồ nước loại vận tốc. Khi nước chảy vào đồng hồ sẽ đập vào bánh công tác hình cánh quạt của đồng hồ dọc theo trục của nó làm cho đồng hồ quay và chảy ra ngoài. Tốc độ của cánh quạt tỷ lệ thuận với vận tốc nước. Sau khi đi qua hộp giảm tốc, tổng lượng nước đi qua đồng hồ được hiển thị trên đồng hồ.

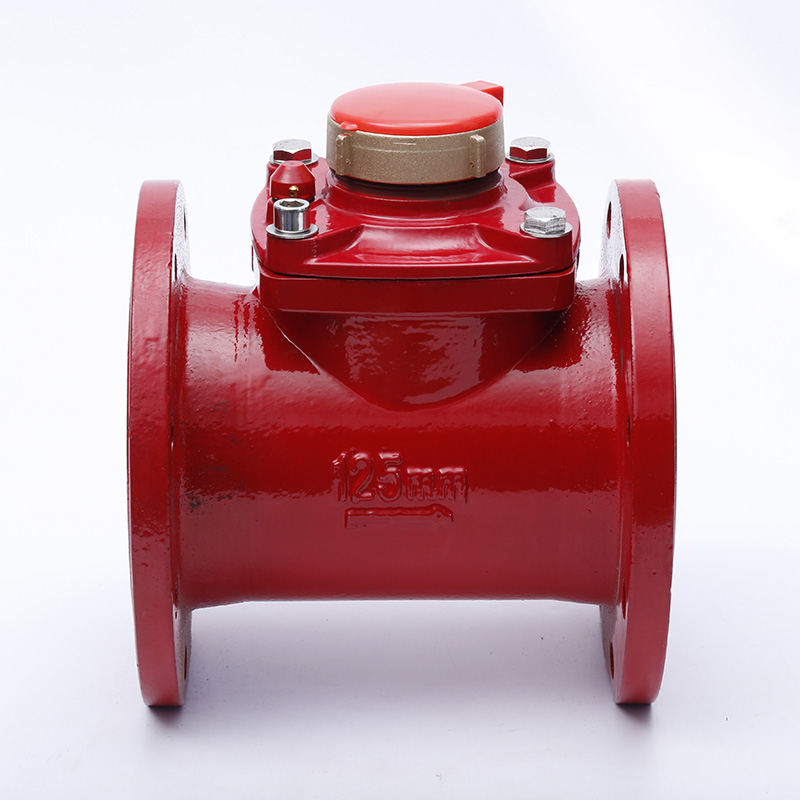

Cánh quạtđồng hồ nướcđược chia thành hai loại: ngang và dọc. Hầu hết các đồng hồ công nghiệp được sử dụng ở Trung Quốc đều là đồng hồ đo cánh quạt nằm ngang. Ngoài ra, đồng hồ nước cánh quạt ngang có thể tháo rời (loại khô) cũng đã trở thành một trong những dòng sản phẩm và được người dùng ưa chuộng vì phạm vi lưu lượng đo rộng, tính linh hoạt mạnh mẽ của các bộ phận và khả năng lắp đặt, bảo trì mà không cần dừng cấp nước hoặc tháo đồng hồ.
| Đặc tính/Thông số | Đồng hồ nước loại Volute | Đồng hồ nước loại trục vít |
|---|---|---|
| Nguyên tắc làm việc | Cả hai đều dựa vào lưu lượng nước tác động vào vòng quay của cánh quạt và sau đó là cơ cấu giảm tốc bánh răng để đếm số vòng quay để đo lượng nước tiêu thụ. | Cả hai đều dựa vào lưu lượng nước tác động vào vòng quay của cánh quạt và sau đó là cơ cấu giảm tốc bánh răng để đếm số vòng quay để đo lượng nước tiêu thụ. |
| Hướng trục liên quan đến dòng chảy | Trục quay vuông góc với hướng dòng nước. | Trục quay song song với hướng dòng nước. |
| Phương pháp lắp cánh quạt | Một số vây quay hướng tâm được gắn trên rôto. | Một số vây xoắn ốc được gắn trên rôto. |
| Độ chính xác của phép đo | Độ chính xác đo cao hơn. | Độ chính xác đo thấp hơn. |
| Giảm áp suất | Có khả năng gây ra sự sụt giảm áp suất đáng kể. | khó có thể gây ra sụt áp. |
| Công suất dòng chảy | Khả năng lưu lượng thấp hơn. | Khả năng lưu lượng cao hơn. |
| Vẻ bề ngoài | Hình dáng chung với phần giữa mảnh mai và phần cuối thon gọn. | Ngoại hình nhất quán, tạo thành một đường thẳng. |
| Trường ứng dụng | Phổ biến hơn trên thị trường, phù hợp với những nơi có nhu cầu sử dụng nước nhỏ hơn như khu dân cư, trung tâm thương mại. | Phù hợp hơn cho các địa điểm công nghiệp, tưới tiêu nông nghiệp và các địa điểm sử dụng nước quy mô lớn, đồng thời dễ bảo trì hơn. |
Chọn vị trí lắp đặt phù hợp:đồng hồ nướcnên lắp đặt ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và độ ẩm để tránh biến dạng các thành phần nhựa. Đảm bảo rằng đường ống được đổ đầy nước, bọt khí không tích tụ trong đồng hồ và nó không được lắp đặt ở điểm cao nhất trong đường ống.
Chuẩn bị đường ống: Lắp đặt một đoạn ống thẳng có cùng tiết diện với đường ống, ít nhất gấp năm lần đường kính đồng hồ, ở đầu vào đồng hồ nước. Lắp đoạn ống thẳng ít nhất gấp 2 lần đường kính đồng hồ ở đầu ra đồng hồ nước. Đảm bảo rằng các đường ống nối thượng nguồn và hạ lưu đồng hồ nước không bị hạn chế và hướng dòng nước thẳng hàng với hướng dòng chảy của đường ống. Hơn nữa, các đường ống không được có mảnh vụn để tránh làm hỏng đồng hồ nước.
Lắp đặt van và bộ lọc: Đồng hồ nước nên lắp đặt van để thuận tiện cho việc tháo lắp và thay thế. Cũng nên lắp đặt các thiết bị kiểm soát dòng chảy (chẳng hạn như van) và bộ lọc để bảo vệ đồng hồ khỏi tạp chất và sốc áp suất nước.
Thông số kỹ thuật lắp đặt:đồng hồ nướcphải được cài đặt theo hướng được chỉ định. Ví dụ, đồng hồ nước cánh gạt quay đường kính nhỏ phải được lắp đặt theo chiều ngang. Nghiêng chúng về phía trước, phía sau hoặc sang trái, phải có thể làm giảm độ nhạy. Sau khi lắp đặt, xả nước từ từ cho đầy đường ống để tránh luồng khí tốc độ cao làm hỏng đồng hồ. Hiệu chuẩn và kiểm tra: Đồng hồ nước cần được hiệu chuẩn trước khi lắp đặt để đảm bảo đo chính xác. Sau khi lắp đặt, cần kiểm tra hoạt động của đồng hồ nước thường xuyên để đảm bảo không có sai sót.
